제품소개 PRODUCT

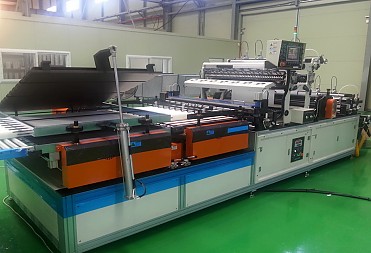

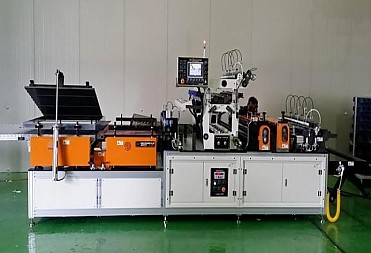

멀티 미니 절곡 시스템

서보절곡롤러시스템(일자절곡), 교체식 절곡롤러시스템(플리트록, 엠보싱) 및 핫멜트어플리케이터가 합쳐진 장비로 셀룰로스/종이, 글라스파이버, 신세틱파이버 등의 원단을 절곡하고 핫멜팅하는 장비입니다.
image view

제품설명

용도 각종 필터 원단 절곡, 성형 (플리트록, 엠보싱) 및 핫멜팅
컨트롤 시스템 PLC + 터치스크린
사용 원단 글라스파이버
전기 사양 380V/220V* 60(50)HZ* 3P(4P)
사용 공기압 6kgf/㎠
슬리팅 커터 개수 4개
모델명 최대 원단 폭 절곡 높이 절곡 속도 전기 소모량 핫멜트 어플리케이터
탱크 용량 노즐 개수 사용 온도
SMM1300NNS 1250 mm 미니: 22-100 mm
로터리: 18-50 mm		 미니: 18 m/분
로터리: 50 m/분		 52.20 kW 70 kg * 2 100 unit 30-230 ℃

제품특징

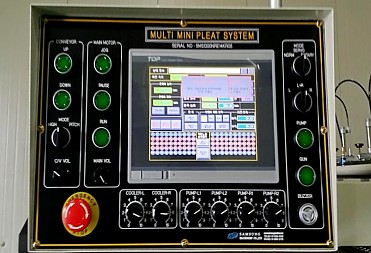

  • PLC & 터치스크린 제어방식
  • 여러 종류의 절곡 팩 제작 가능

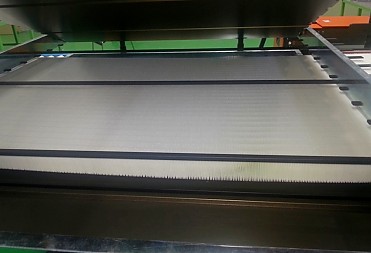

  • 미니플리트 타입: 글라스 파이버 팩
  • 미니플리트 타입: 신세틱 파이버 팩
  • 플리트록 타입: 산업용 필터 (가스터빈용)의 로터리 절곡 팩
  • 로터리 절곡롤러: 종이, 셀룰로스 (산업용 가스터빈), 절곡 높이 변경 (롤러 교체식)
  • 미니플리트 서보절곡롤러: 신형 소프트 롤러 적용- 절곡품질 향상, 원단 손상방지, 롤러수명 증대, 소음/진동 감소
  • 글라스파이버 원단 끊김 방지 기능
  • 핫멜트 비드의 패턴/위치/길이 자유롭게 조절 가능
  • 전/후 히터
  • 에어 샤프트에 의한 원단 롤 고정
  • 에어 리프트에 의한 원단 롤 교체
  • 파우더 브레이크 및 장력 조정 장치에 의한 원단 장력 조절
  • 인버터 시스템에 의한 원단 절곡 속도 조절
  • 에어 실린더를 이용한 슬리팅 커터 장착 (4개 포함)
  • 핫멜트 모듈 전원 개별적 제어 가능
  • 배출부 냉각 시스템
  • 산 간격 (PPI) 조절 가능: 4-8PPI
  • 배출부 서보 컨베이어 + 롤러 컨베이어 (3m)
  • 적절한 후처리 적용: 테플론, 아노다이징, 크롬코팅, & QPQ 열처리 등
