产品介绍 PRODUCT

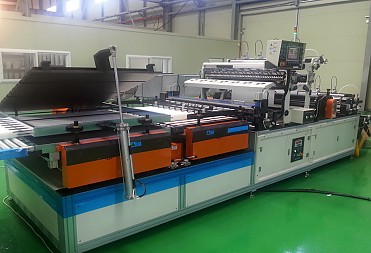

多功能迷你弯曲装置

组合了伺服弯曲滚轴装置（一字弯曲）、交叉弯曲滚轴装置（褶皱、压花）及 热熔喷头装置，可对纤维/纸张、玻璃纤维、合成纤维等原材料进行弯曲和热熔处理的设备。
image view

Specification

用途各种过滤器原材料的弯曲、成形（褶皱、压花）及热熔处理
控制系统PLC + 触摸屏
使用原材料玻璃纤维
电气规格380V/220V* 60(50)HZ* 3P(4P)
使用气压6kgf/㎠
剪裁设备数4 个
型号名可加工 最大原材料宽度 弯曲高度弯曲速度耗电量热熔喷头
槽容量喷嘴数量使用温度
SMM1300NNS1250 mmmini: 22-100 mm
rotary: 18-50 mm		mini: 18 m/min
rotary: 50 m/min		52.2 kW70kg * 2100 unit30-230℃

Features

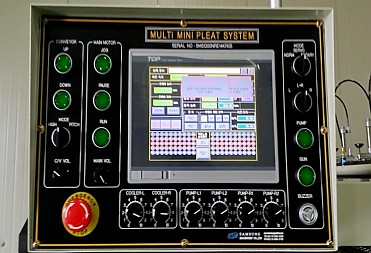

  • PLC & 触摸屏结合控制方式。
  • 可制造多种类型的弯曲件。

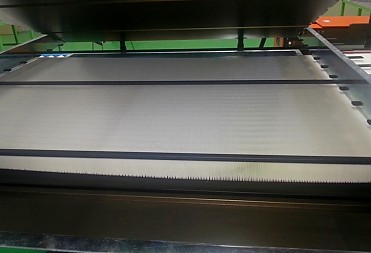

    - Mini Pleat 型：玻璃纤维包
    - Mini Pleat 型：合成纤维包
    - 褶皱型：产业用过滤器（燃气涡轮用等）的回转弯曲件
  • 回转弯曲滚轴：纸张、纤维（产业用燃气涡轮），弯曲高度变更（滚轴交替式）
  • Mini Pleat 伺服弯曲滚轮：
    适用新型软辊 - 提升弯曲质量，防止原材料受损，提高滚轴寿命，减少噪音/振动。
  • 可防止玻璃纤维原材料断裂。
  • 可自由调节热熔胶的图案/位置/长度。
  • 前/后加热。
  • 利用气胀轴固定原材料卷。
  • 利用气举装置替换原材料卷。
  • 通过粉末制动和张力控制自动调节原材料张力。
  • 利用反相装置调节原材料弯曲速度。
  • 安装气缸动力裁剪装置（含 4 个）。
  • 热熔模块的电源可单独控制。
  • 移出部分设有冷却装置。
  • 弯曲间距 (PPI) 可调：4-8PPI。
  • 移出部分设有伺服传送带 + 滚轮传送带 (3m)。
  • 多种后加工处理方式- 铁氟龙、阳极氧化、镀铬、QPQ 热处理等。
