产品介绍 PRODUCT

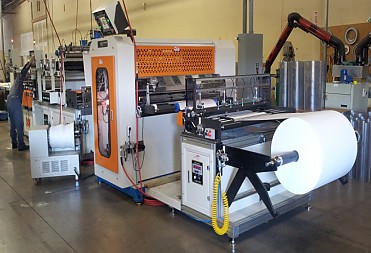

合成介质弯曲装置

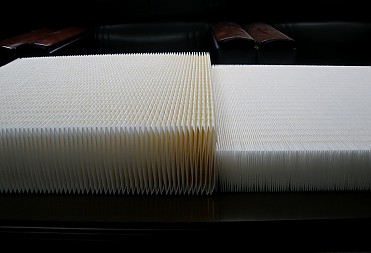

利用弯曲刀片对各种合成纤维进行一次弯曲后 间隔一定距离涂布热熔胶、制造过滤件的设备。
image view

Specification

用途各种过滤器原材料弯曲及热熔处理
控制系统PLC + 触摸屏
使用原材料纤维/纸张、无纺布、合成纤维
电气规格380V/220V* 60(50)HZ* 3P(4P)
使用气压6kgf/㎠
剪裁设备数4 个
型号名可加工最大原材料宽度弯曲高度弯曲速度耗电量热熔喷头
槽容量喷嘴数量使用温度
SSS0700LNS650 mmknife: 7-50 mm
mini: 15-100 mm 		knife: 120-150 pitch/min
mini: 15-18 m/min		44.25 kW70 kg * 252 unit30-230 ℃
SSS0700HNS650 mmknife: 15-100 mm
mini: 15-100 mm		knife: 100-120 pitch/min
mini: 15-18 m/min		44.25 kW
SSS1000LNS950 mmknife: 7-50 mm
mini: 15-100 mm 		knife: 120-150 pitch/min
mini: 15-18 m/min		49.25 kW70 kg * 276 unit30-230 ℃
SSS1000HNS950 mmknife: 15-100 mm
mini: 15-100 mm		knife: 100-120 pitch/min
mini: 15-18 m/min		49.25 kW
SSS1300LNS1250 mmknife: 7-50 mm
mini: 15-100 mm 		knife: 120-150 pitch/min
mini: 15-18 m/min		62.25 kW70 kg * 2100 unit30-230 ℃
SSS1300HNS1250 mmknife: 15-100 mm
mini: 15-100 mm		knife: 100-120 pitch/min
mini: 15-18 m/min		62.25 kW
SSS1550LNS1500 mmknife: 10-50 mm
mini: 15-100 mm 		knife: 100 pitch/min
mini: 15-18 m/min		67.65 kW70 kg * 2120 unit30-230 ℃
SSS1550HNS1500 mmknife: 15-100 mm
mini: 15-100 mm		knife: 90 pitch/min
mini: 15-18 m/min		67.65 kW

Features

  • PLC&触摸屏结合控制方式。
  • Knife Pleater 和热熔喷头的组合装置。
  • 双伺服系统：可自动调节弯曲&加热高度。
  • 4 凸轮驱动：可实现多层弯曲（最多10层）。
  • 热熔胶的图案/位置/长度可自由调节。
  • 设有防静电用离子风机。
  • 前/后加热。
  • 前/后加热装置采用电子 [PID] 温控系统。
  • 后加热装置的 3 分温度控制：维持细微的弯曲状态。
  • 利用气胀轴固定原材料卷。
  • 利用气举装置替换原材料卷。
  • 通过粉末制动和张力控制自动调节原材料张力。
  • 利用反相装置调节原材料弯曲速度。
  • 安装气缸动力裁剪装置（含 4 个）。
  • 热熔模块的电源受单独控制。
  • 移出部分设有冷却装置。
  • 移出部分设有伺服传送带 + 滚轮传送带 (3m)

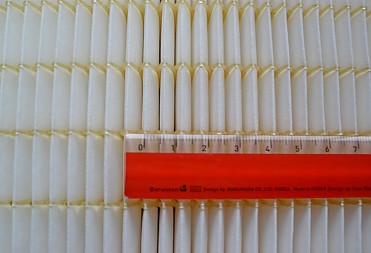

  • 弯曲间距 (PPI) 可调：4-8 PPI
  • 多种后加工处理方式：铁氟龙、阳极氧化、镀铬、QPQ 热处理等。
  • 支持网络远程、售后、支援- 可选。
  • 支持自动交叉裁剪- 可选。
  • 自动调节裁剪间距- 可选。
  • 废料卷绕- 可选。
